Силовые масляные трансформаторы

Силовые масляные трансформаторы

Группа СВЭЛ производит силовые масляные трансформаторы на класс напряжения до 750 кВ. Собственное производство, расположенное в Екатеринбурге, позволяет в кратчайшие сроки произвести оборудование под любые требования заказчика.

Группа СВЭЛ предлагает широкий выбор силовых масляных трансформаторов для продажи в любой регион. Осуществляет замену силовых масляных трансформаторов, отслуживших свой ресурс. Благодаря качественно подобранной замене может быть увеличена мощность силового масляного трансформатора, при сохранении габаритных размеров.

На нашем сайте можно скачать каталог и ознакомиться с ассортиментом производимого оборудования. Купить силовые масляные трансформаторы напрямую с завода-изготовителя. Специалисты компании готовы проконсультировать по всем вопросам, рассказать о технических характеристиках масляных трансформаторов, рассчитать цену трансформатора и оформить заказ.

Типы масляных трансформаторов

При генерации и передаче электрической энергии на большие расстояния используются трансформаторы. С помощью этих устройств также производится распределение энергии по потребителям.

Конструкция различных типов масляных трансформаторов отличается в зависимости от области их применения. Так, например, генераторные трансформаторы используются на больших электростанциях для преобразования напряжения генератора с нескольких десятков киловольт (кВ) до напряжения в несколько сотен киловольт, которое обычно используется в высоковольтных сетях. Диапазон мощностей производимых в мире трансформаторов такого типа составляет от нескольких десятков мегавольтампер (МВА) до чуть более 1500 МВА.

Сетевые соединительные трансформаторы используются на подстанциях. На более крупных подстанциях они служат узлами межрегиональных сетей электропередачи для соединения различных уровней напряжения, распространенных в России, а именно от 110 до 750 кВ. Диапазон мощностей трансформаторов этого типа охватывает несколько сотен МВА. Меньшие силовые трансформаторы мощностью в несколько десятков МВА используются на понижающих подстанциях для питания сетей среднего напряжения. Трансформаторы, служащие для питания низковольтных сетей, называются распределительными трансформаторами и имеют значения мощности от нескольких десятков кВА до нескольких МВА.

По классу напряжения СВЭЛ производит силовые масляные трансформаторы:

• С номинальным напряжением до 35 кВ.
  Такие трансформаторы различной мощности применяются в сети с напряжением до 35 кВ включительно. Это силовые маслонаполненные трансформаторы, применяемые в энергетике и различных областях промышленности. К этой группе относятся оборудование общего назначения серий ТМ, ТД, ТМН, ТМНС, ТДНС, ТРДНС, регулировочные устройства серий ТМНЛ, ТДНЛ, трансформаторы для применения на железнодорожном транспорте, а также преобразовательные устройства, применяющиеся в промышленности.
• С номинальным напряжением до 110 кВ.
  Такие трансформаторы различной мощности применяются в сети с напряжением до 110 кВ включительно. Это маслонаполненное оборудование серий ОРДЦ, ТД, ТДЦ, ТМН, ТДН, ТРДН, ТРДЦН, ТРДНФ, ТМТН, ТДТН, ТДТНШ, ТДТНЖ, ТДТНЖУ, ТДТНФ, ТДЦТН; трансформаторы для применения на железнодорожном транспорте, а также преобразовательные трансформаторы, применяющиеся в промышленности.
• С номинальным напряжением до 220 кВ.
  Это трансформаторы различной мощности, применяемые в различных сферах в сети с напряжением до 220 кВ включительно. Сюда относятся маслонаполненное оборудование общего назначения серий ОРД, ОРДЦ, ТДЦ, ТДН, ТРДН, ТРДНС, ТРДЦН, ТДТН, ТДТНЖ, ТДТНЖУ; агрегаты для применения на железнодорожном транспорте, а также преобразовательные трансформаторы для промышленности;
• С номинальным напряжением 330–750 кВ.
  Это трансформаторы, применяемые в различных сферах, используемые в сети с напряжением от 330 кВ и выше и имеющие различную мощность. Сюда относятся маслонаполненное оборудование общего назначения серий ОРД, ОРДЦ, ТДЦ, ТДН, ТРДН, ТРДНС, ТРДЦН, ТДТН, ТДТНЖ, ТДТНЖУ; трансформаторы для применения на железнодорожном транспорте, а также преобразовательные трансформаторы, применяющиеся в промышленности;
• Силовые автотрансформаторы.
  Автотрансформаторы, применяемые в сети с высшим напряжением 220 кВ и имеющие мощность до 250 МВА. Маслонаполненное оборудование этого типа используется в энергетике, в сфере электротранспорта и на подстанциях предприятий промышленности мощностью до 250 МВА с напряжением до 220 кВ по номенклатуре ГОСТ 12965-85. Большая мощность позволяет использовать их на сетевых электроподстанциях. Автотрансформаторы отличаются экономичностью, компактностью и более высоким КПД.

Для силовых маслонаполненных трансформаторов СВЭЛ характерны:

• низкий уровень шума благодаря в том числе полуавтоматическому наложению бандажей для фиксации составных элементов магнитопровода (сердечника трансформатора);
• использование при производстве магнитопровода стали, позволяющей снизить удельные потери;
• повышенная механическая прочность и высокая электродинамическая стойкость обмоток благодаря современной технологии изготовления;
• эксплуатация трансформатора весь период службы без капремонта;
• низкие добавочные потери в металлоконструкциях за счёт особенностей конструкции активной части.

Основные характеристики трансформатора указываются на заводской табличке, которая содержит информацию, необходимую как для идентификации трансформатора, так и для его транспортировки, эксплуатации и технического обслуживания:

• тип и климатическое исполнение трансформатора;
• номинальная мощность: т.е. максимальная мощность, на которую электрически и механически рассчитан трансформатор, и которая не приводит к его преждевременному старению или повреждению;
• напряжение короткого замыкания: напряжение на стороне высокого напряжения, необходимое для протекания номинального тока в короткозамкнутой обмотке низкого напряжения; указывается в процентах от номинального напряжения.
• номинальное напряжение: среднеквадратичный уровень напряжения стороны высокого/низкого напряжения, в соответствии с которым выполняется расчёт изоляционных характеристик при проектировании трансформатора;
• номинальная частота;
• номинальный ток: среднеквадратичные значения токов, на которые рассчитаны все сечения токоведущих элементов, например, обмоточных проводов, отходящих проводников, электрических контактов или втулок;
• максимальная продолжительность короткого замыкания (указывается в секундах);
• год выпуска;
• группа соединения обмоток;
• тип охлаждения: в случае водяного охлаждения указывается требуемый расход охлаждающей воды;
• звуковая мощность или звуковое давление: звуковые излучения во время работы трансформатора;
• изоляционная жидкость для маслонаполненных трансформаторов;
• информация о типе трансформаторов тока и, если применимо, их коэффициентах передачи;
• общий вес;
• вес масла.

Производственный процесс

Масляные трансформаторы СВЭЛ проходят полный цикл производства на заводе, что позволяет контролировать каждый этап сборки и обеспечивать стабильно высокий уровень качества оборудования.

Приёмка материалов и комплектующих

Компания СВЭЛ тщательно отбирает поставщиков материалов, которые используются при производстве трансформаторов. Работа с поставщиками подразумевает также аудит их производственных возможностей, системы контроля качества и культуры производства. Все материалы подлежат входному контролю с последующим размещением на складах хранения материалов. Покупные комплектующие и составные части, закладываемые при проектировании трансформаторов выбираются из перечня проверенных и положительно зарекомендовавших себя в эксплуатации.

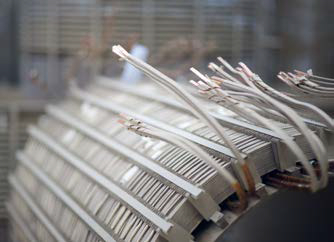

Изготовление обмоток силовых трансформаторов

Обмотки масляных трансформаторов изготавливаются из медного или алюминиевого обмоточного провода. Намотка обмоток производится на высокоточных намоточных станках с автоматизированным счетом количества витков и формированием переходов. В процессе сушки осуществляется постоянная подпрессовка обмоток с силой, превышающей силы, возникающие при эксплуатации трансформатора, что обеспечивает динамическую стойкость обмотки и отсутствие усадки изоляции в процессе эксплуатации. Это исключает необходимость подпрессовки обмоток и гарантирует надёжную эксплуатацию трансформатора на протяжении всего срока службы.

Производство магнитопроводов и остовов

Магнитопроводы производятся из трансформаторной стали по технологии шихтовки пластин STEP-LAP с использованием автоматизированного оборудования. Применяемые конструктивные решения и строгое соблюдение технологии производства позволяют добиться снижения потерь холостого хода и уровня шума трансформатора.

Сборка активной части трансформатора

Сборка активных частей производится на выделенном участке, оборудованном передвижными механизированными стеллажами, паечно-сварочными аппаратами, оборудованием дополнительной прессовки обмоток.

Дополнительная безшпилечная прессовка обмоток позволяет зафиксировать требуемые усилия сжатия обмоток на остове и обеспечить плотную фиксацию витков на протяжении всего срока службы трансформатора.

Для удаления влаги из твердой изоляции активных частей масляных трансформаторов производится сушка. Технология сушки в парах сольвента позволяет производить нагрев при отсутствии кислорода, что предотвращает протекание процессов разрушения изоляции.

Окончательная сборка

После установки активной части в бак, производится окончательная сборка, обеспечивающая полную герметичность трансформатора. Заливка трансформаторного масла производится под вакуумом. Баки и металлоконструкции изготавливаются на собственном производстве Группы СВЭЛ и проходят проверку на собираемость и герметичность.

Изоляционное производство

Изоляция, используемая в обмотках, остовах и активных частях трансформаторов производится на отдельном участке, оснащённом современным заготовительным оборудованием. Группа СВЭЛ осуществляет полный цикл производства изоляции для получения готовых изделий, используемых в трансформаторах.

Испытания

На каждом этапе производства осуществляется постоянный контроль качества элементов конструкции трансформатора, а итоговый объем приемосдаточных и типовых испытаний производится на комплексной автоматизированной испытательной станции. Испытательная лаборатория завода «СВЭЛ – Силовые трансформаторы» может проводить следующие испытания:

• измерение диэлектрических параметров и проверка электрической прочности изоляции;
• измерение уровня частичных разрядов;
• измерение уровня шума;
• испытания на нагрев;
• испытания баков трансформаторов на механическую прочность;
• измерение уровней электрических и магнитных полей трансформаторов.

Имеющееся испытательное оборудование и квалификация персонала позволяет проводить испытания трансформаторов в строгом соответствии с национальными и международными стандартами ГОСТ, ISO, IEC, ANSI. Качество продукции также подтверждается испытаниями в независимых аккредитованных лабораториях.

Гарантия качества

Все масляные трансформаторы СВЭЛ спроектированы и произведены в соответствии с основными отраслевыми стандартами ГОСТ и МЭК.

Группа СВЭЛ руководствуется в своей деятельности принципами Системы Менеджмента Качества. Это подтверждается наличием сертификата на соответствие требованиям стандарта ИСО 9001:2015, выданного центром BSI (основатели системы менеджмента качества). Также компания сертифицирована на соответствие требованиям Системы Экологического Менеджмента ИСО 14001:2015 и Системы менеджмента безопасности труда и охраны здоровья OHSAS 18001:2017.

Группа СВЭЛ имеет собственный аккредитованный испытательный центр, в который вошли все лаборатории компании. Испытательный центр способен проводить практически полный перечень испытаний всего выпускаемого оборудования. Специальные испытания, подтверждающие различные эксплуатационные характеристики также проводятся в независимых лабораториях.
